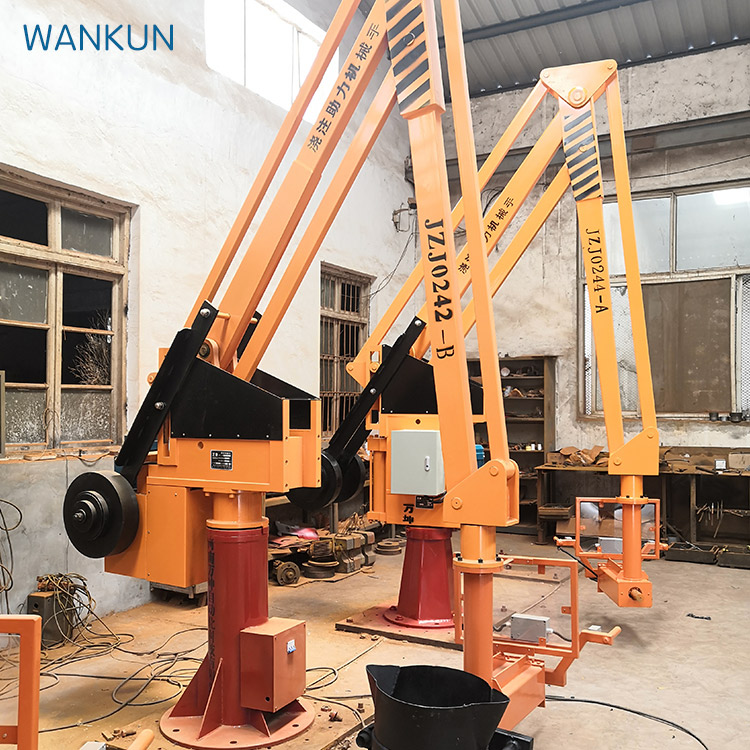

A ZJZ sorozatú hidraulikus öntés manipulátor egy új típusú öntő- és emelőberendezés, nincs utazási kapcsoló, a henger saját utazási korlátozásával és puffereszközzel.
ZJZ sorozatú hidraulikus öntés manipulátor egy új típusú öntés és emelő berendezések, a következő jellemzőkkel:
1, nincs utazási kapcsoló, a henger saját utazási korlátozását és puffereszközt használva.A dugattyúcsap mozgatásával felfelé és lefelé, hogy vezesse a felemelő boom mozgását, a mozgás viszonylag stabil.
2. A hidraulikus rendszer biztonsági eszközzel van felszerelve, amely túlterhelés esetén biztonsági védelmi funkcióval rendelkezik, és megakadályozza a kiegyenlítő daru alkatrészeinek és baleseteinek károsodását.
3. A Zjz sorozatú öntőkezelő sebességkorlátozó és öncsökkentő funkciókkal van felszerelve, amelyek zökkenőmentesebbé tehetik a súlycsökkenést és energiatakarékosságot takaríthatnak meg. A manipulátor alkalmas a nagy hatékonyságú emelésre és a 300 kg-on belüli nehéz tárgyak pontos elhelyezésére és telepítésére, különösen a közepes és kis méretű tárolók számára. A kis méret, az alacsony zaj, a könnyű súly, az új és kompakt szerkezet, a biztonságos és megbízható működés, az egyszerű és kényelmes karbantartás stb. Ez egy új termék, amely felszabadítja az üzemeltetőt a gyakori betöltés és kirakodás kézi munkájától, és javítja a termelés hatékonyság
Hidraulikus öntés manipulátor emelése nehéz tárgyak érhető el a következő három típusú mozgás szintézis:
1, függőleges emelés egy hidraulikus mozgás
2. A fúvóka manuálisan forgatható
3. Kézi horizontális mozgás
Az MA ZJZ hidraulikus öntő manipulátor technikai paraméterei
Táblázat 1:
modell | ||||||||
0135 találat | A 235 | 0353 | 1 040 | 0 040 | 0 040 | |||
Súlyemelés súlyemelésés kg) | Száz | 200 fő | 300 fő | Száz | 200 fő | 300 fő | ||
Maximális működési sugárés mm) | 3500 fő | 4 000 | ||||||
Maximális emelési magasság(Egyébmm) az | 1100 főaz ,1300 A szokások | |||||||
A forgás szöge (fok)
| 345 | |||||||
motoros | modell | Az Y90S-4 | ||||||
Gyorsasági értékelés | 1400 fő | |||||||
RAz athéni hatalom(a továbbiakban kW) | 1.5 Egyéb | |||||||
olaj viszkozitása (mmkétAz S) | Az olaj és a rendszer tisztasága nem lehet alacsonyabb, mint GBT 14039-93 19/16 osztály vagy NAS 1638 10 osztály. | |||||||
Specifikációk Anchor csavarok száma | M24x600x6 (egységes eloszlás) | |||||||
Átmérője közepes körű horgony csavar D (mm vagy mm) | 600 fő | |||||||
Ajánlott cementbázis mérete (hossz x szélesség x mélység) | 1000x1000x450 fő | 1000x1000xÖtszáz | 1250 x 1250 x 600 | |||||

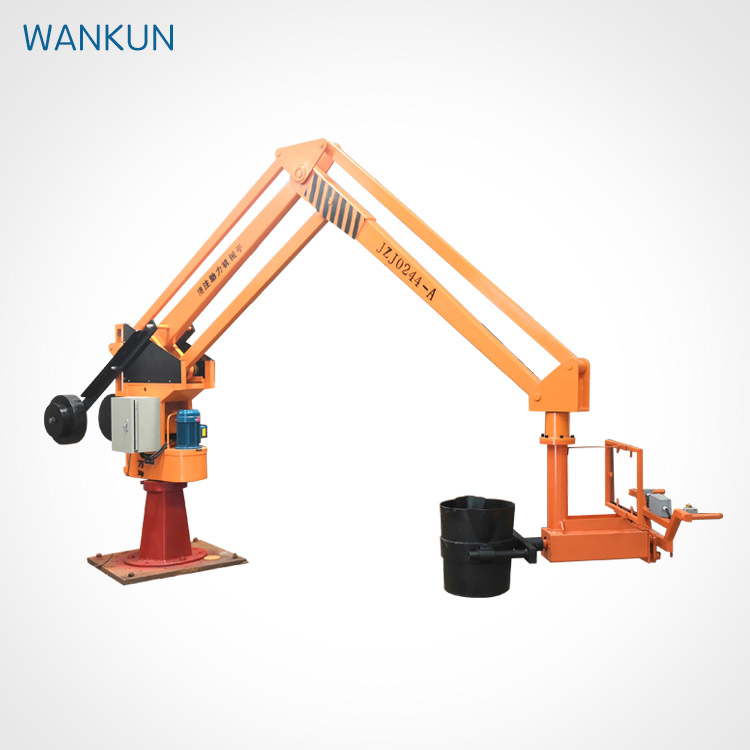

Külső rajz

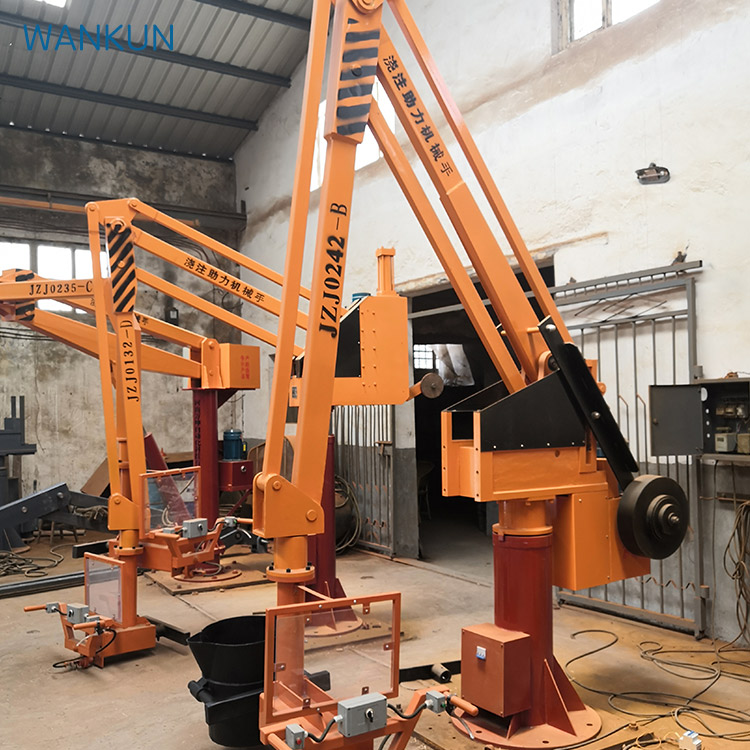

Szerkezet és elv
A JZJ sorozatú hidraulikus öntés manipulátor öt részből áll: karosszéria, kiegyensúlyozott négylábú mechanizmus, hidraulikus rendszer és elektromos vezérlés, öntőzsák forgási eszköz.
1 Függöny:
Ez a rész az alapból áll,
Forgó tengelyülés, karülés, függőleges útmutató összeszerelés stb. A bázis cementbázisra (rögzített) állítható (lásd táblázat - az alapméretekhez) vagy mozgó kocsira (mobil) rögzíthető. A test a forgó tengelyülés körül 345 fokos tartományban foroghat. A függőleges útmutató összeszerelés a test hátsó részén van rögzítve, és a kiegyensúlyozott négylábú mechanizmus útmutató kereke fel-le mozog az útmutató dugóban.
2, kiegyensúlyozás négy összekötő dugattyú mechanizmus:
Ez a rész nagy karból, nagy kar komplex karból, emelő karból, emelő kar komplex karból, csatlakozó botból, támogató lemezből és egyensúlyi blokkból és egyéb részekből áll. A támogató lemez és a csatlakozó bot között a kötőpont két oldalát vízszintesen mozgatja egy pár egyszeri labdacsavar a test vezető vasúti sínén. A nagy kar hátsó vége a hidraulikus henger dugattyúcsapájának fejével van összekapcsolva a fenyőn keresztül, és a függőleges mozgás a vezérlőcsavar mentén történik. A beállított egyensúlyi blokk a nagy karra van felszerelve négy kötéssel, amely kiegyensúlyozza a egyensúlyi bot önmagát, így a szóróeszköz képes elérni a
A hidraulikus rendszer:
A rendszer a sebességváltóbombából, az elektromágneses irányadó szelepből, a bemeneti és visszatérési olajvezetékből, a biztonsági szelepből, a hidraulikus hengerből és így tovább. Amikor az üzemeltető megnyomja, emeli (vagy csökkenti) a gombot, a hidraulikus olajat az elektromágneses szelepen keresztül a hengerbe, az alsó kamrába, nyomja le (vagy fel) a dugattyút, a négy összekötő tőkeáttétel elvén keresztül, hogy vezesse a nehéz tárgyak emelési mozgását.
Ha a felvonó súlya meghaladja a megadott súlya 1,1-szeresét, a biztonsági szelepet kinyitják és kirakják úgy, hogy a súlyt nem lehet felemelni, hogy megvédjék a teljes hidraulikus kiegyensúlyozó daru biztonságát (lásd a 4. ábrát az elvért).
Az elektromos vezérlés része:
Ez a rész a motorból, a műanyag doboz áramkör szakaszából, a fúzióból, a vezérlő gombból, az AC kapcsolóból, a kis reléből, a vezérlő transzformátorból stb. áll (lásd 2. táblázat). A gép háromfázisú 380V-t, 50HZ tápellátást (háromfázisú négy vonal), a semleges vonalat szilárdan kell csatlakoztatni.
Használja a 24 V-os tápegységet. A tápegységet az alváz alsó részéről vagy az elektromos doboz bal oldaláról lehet vezetni. Amikor a levegőkapcsoló bekapcsol, a szétosztó automatikus visszaállítási gombja mindig bekapcsolódik, és a rendszer a távirányító bekapcsolása után elkezd működni. Nyomja meg a felfelé vagy lefelé gombot (lásd a 3. ábrát), hogy emelje vagy csökkentse a szétosztót.

Slingó
5. Elterjedt rész:
Az információs rész egy kommunikációs vezérlőberendezésből és egy vízszintes Mo forgóberendezésből áll. Rao Bao egy keretösszetétel. Az átlátszó vezérlésen keresztül a ládát fel- és lefelé irányíthatjuk a mesterséges épületbe, és a kézi fék forgatható. A vízszintes forgóberendezés lehetővé teszi az üzemeltető számára, hogy könnyen alkalmazza. A ládát a ládához kell csatlakoztatni.
Csomagolás, szállítás, telepítés és üzembe helyezés
1. Csomagolás, szállítás és összeszerelés
Szállításkor az egész gép rögzítve van a speciális szállítási alsó keretre, és a kiegyensúlyozott négy sávos kötés rögzítve van a karosszériára egy rögzített lemezzel, hogy ne csúszhasson vissza és előre. Ezután használjon habos műanyag filmet a karosszéria, a boom, a motor stb. csomagolásához, hogy megakadályozza a felületi festék károsodását és az elektromosságot
A berendezések és az üzemanyag tartály részei nedvesek voltak az esővel. Az egész gépet három részre is fel lehet osztani: karosszéria, kiegyensúlyozott négylábú összekötő mechanizmus és ellensúlyos alkatrészek a csomagoláshoz és szállításhoz. Alkatrészek összeszerelési gép a diagram szerint, az őr és a függőleges útmutató lemezek leállítása után a karosszéria felett, hogy kiegyensúlyozza a négy sávos összekötést, a futó karot, párhuzamosan a kar támogató lemez viselésével a kereszt mindkét oldalán a karon a felső útmutató szintjén, az útmutató kerék a négy csatlakozó sávon és a dugattyú sáv közös csatlakozásán, a két út
2. Telepítés és üzembe helyezés
Kérjük, olvassa el figyelmesen az utasítást, mielőtt a gépet telepítené. A telepítés során kalibrálja a betonalapú sík szintjét, majd rögzítse az egész gépet az alapra. Húzza a terjesztőt az azonos magasságú maximális működési sugárzatra, és 340 fokos körkörös mozgást hajtson végre. Keresse meg a terjesztő vízszintes pontját a harmadik egyenlő ponton, és a három pont vízszintes hibája nem haladhatja meg a 15 mm-t. Csatlakoztassa a háromfázisú 380V, 50HZ működő tápegységhez (háromfázisú négyvezeték), a semleges vonal biztonságosan kapcsolódjon össze. Miután a vizsgálat helyes, zárja le az elektromos doboz tápkapcsolóját, nyom
Figyeljünk a biztonsági kérdésekre
1. Mielőtt az áramot bevezetik a gépbe, három szivárgásvédelmi kapcsolót kell telepíteni.
2, a gép héját földelni kell (PE vonal), és a földelés jó.
Az elektromos doboz fedélzetének karbantartás céljából történő megnyitása előtt először le kell vágni a külső tápellátást.
4. A szabadban való működés során az eső- és porálló intézkedéseket meg kell tenni. szigorúan tilos az eső nedves elektromos berendezésekre vagy az eső belépni a tartályba.
5, távirányítónak két hónapnak kell lennie (a használattól függően), hogy kicserélje az akkumulátort.
Lubrikáció
1. A gép mindegyik részének gördülő csapágyát kalciumzsírral kenik, tisztítják és félévente egyszer cserélik.
2. Az elülső és hátsó függőleges vezető vasút és a tekercs közötti érintkezési felületet havonta egyszer kenjük kalciumzsírral.
3, az olajtartály 32# ~ 48# kopásgátló hidraulikus olajjal, az olajfelület nem lehet az olajablak olajfelületének alsó részén 10 mm-rel, a hidraulikus olajmodell a környezet használatának megfelelően, félévente tisztítva, egyszer cserélve.
2 Elektromos ábrák diagramja

Az asztal 2:
Az nem. | Kód | név | Specifikációk | A Qöntözés | Megjegyzések |
1 Az | Az M | motoros | Az asztalra mutatva1 Az | 1 Az | |
két | KF | levegő váltó | DZ47-60-D16 szűrő | 1 Az | |
Három | Az U | REgészséges | KBPC30 - 10 fő | 1 Az | |
Négy | Az SB1¤Az SB2¤Az SB3¤Az SB4 | RÉrzelemCAzontrol | Az XJ-E2 TX | 1 Az | Az AC24V |
5 Az | KM1¤km2 | AC kapcsolók | CJX1 és 9 | két | Az AC24V |
6 Az | Az YV1¤Győr2 | mágneses csere szelep | DSG-02 3C60 és D24 | két | Az AC24V |
Hét | TC | CAzontroltátalakító
| BK-50 380V / 24V | 1 Az |
ábra 5
A hidraulikus rendszer ábrázolása
