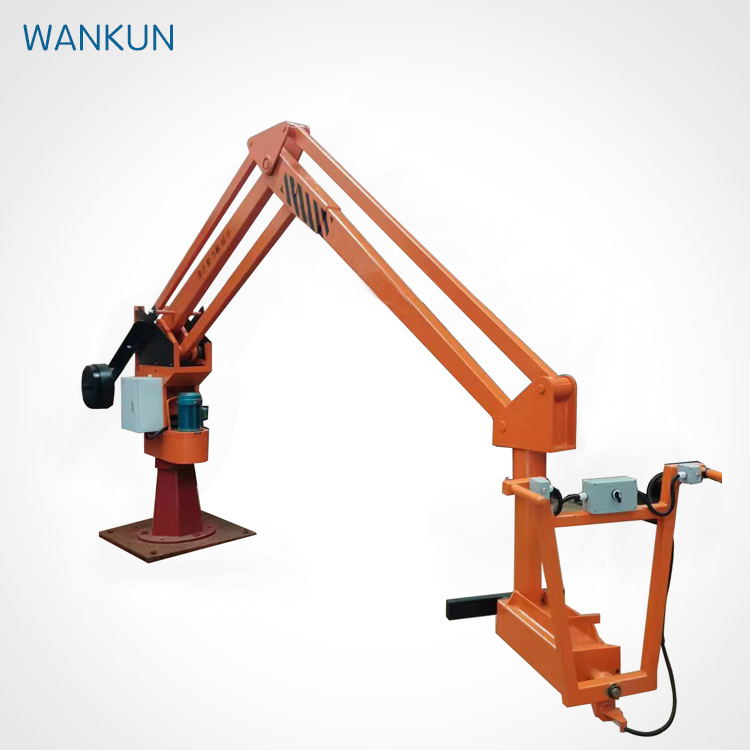

ZJZ0540 öntés manipulátor Foundry
360° forgatás
Ládle kapacitás 500kg
Működési sugár 4m
| Termék | Specifikációs modell | A felemelő kapacitás | Minimális emelési magasság LADLE | A ládák maximális emelési magassága | Maximális működési sugár | Rotációs szög | jegyzet |
| Hidraulikus manipulátor | Zsófi0540 | 500 kg | A kandalló fő tengelye kezdetben párhuzamos a földdel(Az ügyfél igényei szerint testreszabva) | 1100 mm | Az oszlop közepe 4000 mm-re van a kis forgási tengelytől | A főegység forgatása 345° Felemelő berendezés 360°-os forgatással | 1Szerkesztés rendszer |
1) Az öntő manipulátor emelési mechanizmusa távolról vezérelhető, és szabadon foroghat 360 ° -kal.
2) Az öntvénykezelő gép a négy sávos összekötő mechanizmus elvét alkalmazza. Minden mechanikai kar bármely szögben működhet és megállhat, hogy kiegyensúlyozott állandó állapotot érjen el. Ez jelentősen csökkenti az üzemeltetők nehézségeit az öntési folyamat során, különösen az emelők és az olvadt vas kezelésénél. Célja a fizikai stressz csökkentése és az öntés sebességének és hatékonyságának javítása.
3) Nincs szükség határkapcsolóra. A határérték az olajhenger saját ütésével érhető el. A kar emelését a dugattyúcsap felfelé és lefelé történő mozgása hajtja, és egy puffereszköz van beállítva, ami kis ütéseket és stabil működést eredményez.
4) Biztonsági eszközök vannak felszerelve a hidraulikus rendszerben. Biztonsági védelmi funkcióval rendelkeznek a túlterhelés és más helyzetek esetén, megakadályozva a könnyen sérült alkatrészek és balesetek előfordulását.
5) A PLC rendszer szabályozhatja a szivattyú és a szelep nyitási idejét, valamint az áramlási kimenet beállítását.
1) A rajz minden dimenziója milliméterben van mérve.
(2) Az alapozó talaj tömörítő erőssége nem lehet kisebb, mint 1 tonna négyzetméterenként.
(3) Az elektromos szekrény és az ahhoz csatlakozó csővezetékek különleges helyzete a teljes elektromos csővezeték elrendezésére vonatkozik.
4) A vezetékes vezeték (3-fázisú 5-vezetékes rendszer) 4 négyzetméteres keresztirányú területtel rendelkezik, 380V + 220V feszültséggel és 2,5 méterrel.
